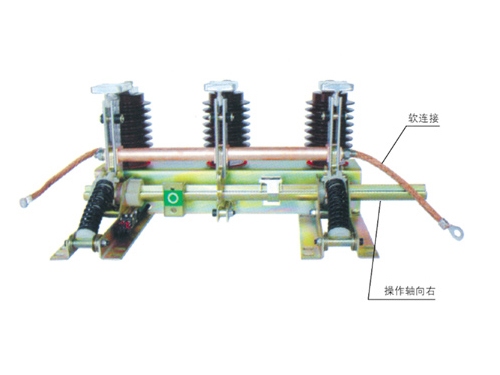

JN15-12型户内高压接地开关(ES1-12)

一、概述

     JN15-12型户内高压接地开关（以下简称接地开关）是我公司参照德国GALOR-EMAG公司EK6型接地开关及江山德尔泰公司ES1而设计开发的一种全新的具有国际先进水平的产品。经全面考核，其性能不仅符合GB1985-89《交流高压隔离开关和接地开关》的要求。而且也符合德国DINVDE670标准及IEC129的要求。具有设计先进、技术性能可靠、结构简单、安装调试方便等优点。适用于12kV及以下交流50HZ的电力系统中，可与各种型号高压开关柜配套使用，亦可作为高压电器设备检修时接地保护用。



二、使用环境条件

1.  海拔高度：不超过1000m

2.  周围空气温度：上限+40℃，下限-10℃，日温差15℃.

3.  湿度条件：日相对湿度平均值不超过95%；月相对湿度平均值不超过90%。

4.   地震烈度：不超过8度。

5.   环境条件：无火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动的场所，污秽等级为II级

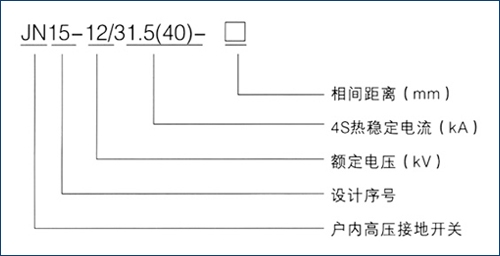

三、型号及其含义

四、主要技术参数

项目		单位	数据
额定电压		kV	12
额定短时耐受电流（热稳定）		kA	31.5/40
额定短路持续时间		S	4
额定峰值耐受电流（动稳定）		kA	80/100
额定短路关合电流		kA	80/100
相间距离		mm	165/180/210/230/250/275
额定绝缘水平	1min工频耐受电压	kV	相对地及相间	42
	雷电冲击耐受电压			75
机械寿命		次	2000

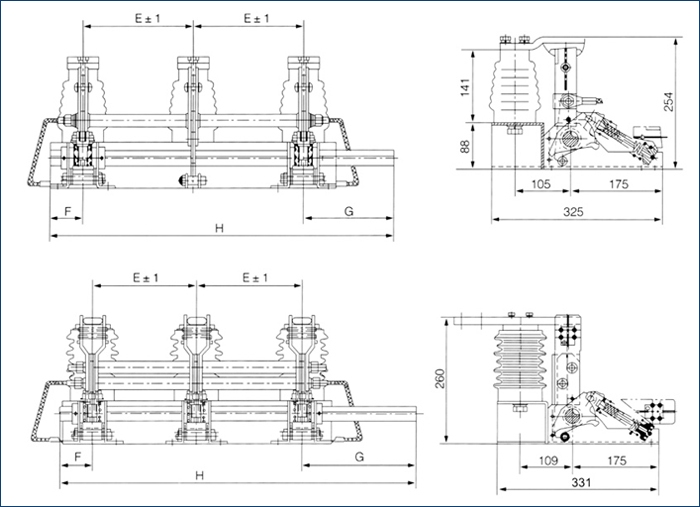

五、外形及安装尺寸

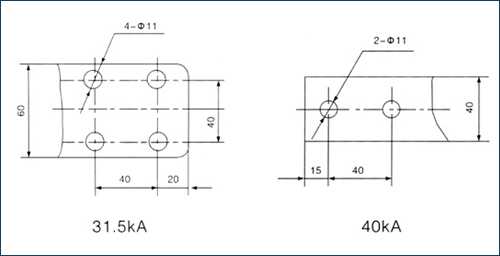

六、接线端子图

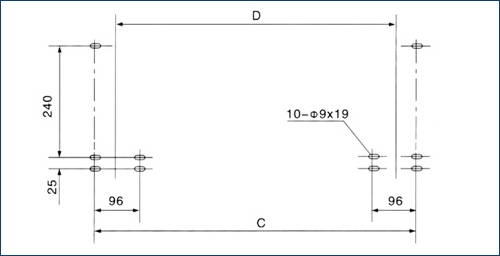

七、安装开孔图

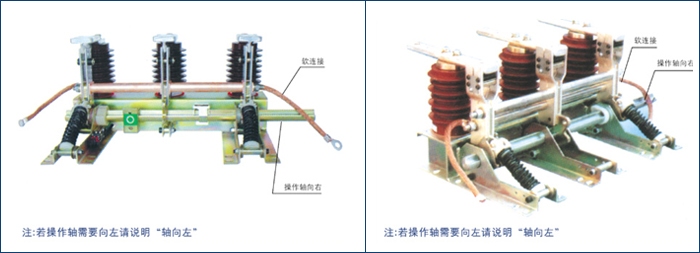

八、订货须知

1.订购接地开关时，须注明产品型号，相间距离，是否配供带电显示及辅助开关等装置。

2.软连接长度是否需加长（常规L=240）

3.用户如有特殊要求，请与我公司协商解决。
