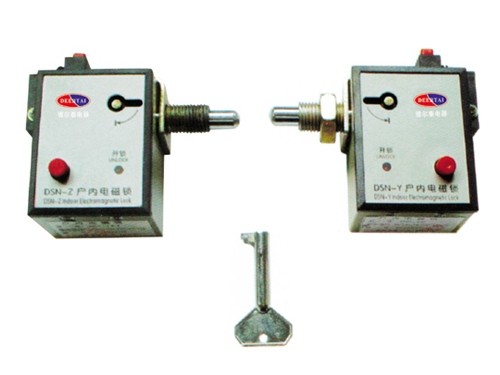

DSN型户内电磁

一、概述

本产品是一种防止高压开关设备电气误操作的电控机构联锁装置，主要供采用人力操作的户内隔离开关实现其与断路器之间的电气联锁及其它需要安全联锁的地方实现强制联锁，防止误操作的发生，是发电和供电部门不可缺少的闭锁装置。

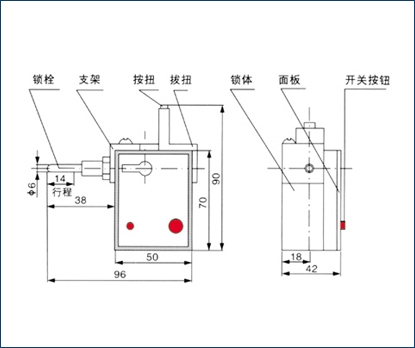

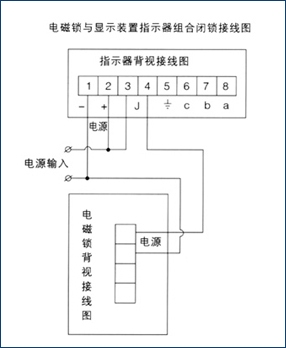

二、 外形安装尺寸及背视接线图

三、正常工作条件

1. 周围空气温度：上限：+40℃，

下限：一般地区-10℃，高寒地区：-25℃。

2. 海拔高度：安装地区海拔不高于1000m

3. 环境湿度：空气相对湿度日平均值不大于95%；

月平均值不大于90%。

4.环境条件：无明显污秽、无易燃、易爆、化学腐蚀和

盐雾及无经常性剧烈振动场所。

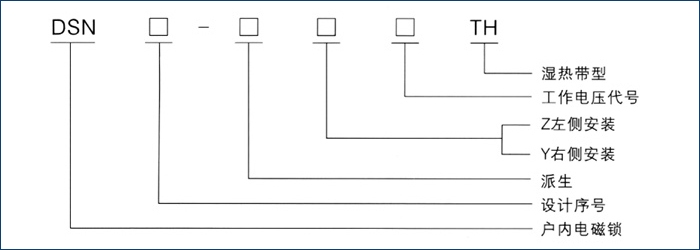

四、型号与含义

五、户内电磁（开关机构）锁选用及基本参数

（订货时请注明订货序号及机构座上锁销螺孔的外径和螺距）

订货序号	产品型号	额定电压	额定电流	额定功率	安装支架螺纹规格	锁栓行程	备注
D-9	DSN-Z	AC220V DC220V DC110V	110mA 196mA 98mA	＜3VA ＜50VA ＜12VA	M14 M16	14mm	三种电源电压通用
D-10	DSN-Y
D-11	DSN-Z6	DC6V	400mA	＜2.5W			专与我公司不间断直流电源配套使用，适用于现场检修时无二次操作电源场所，提高产品防误性能。
D-12	DSN-Y6
