五防程序锁

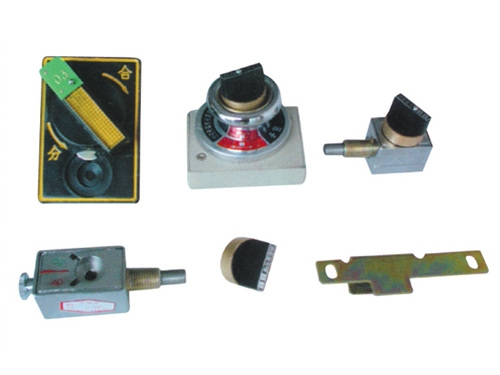

JSN(W)1型防误机械程序锁

一、概述

JSN(W)1系列防误机械程序锁,是一种高压开关设备专用机械锁。该锁强制运行人员按照既定的安全操作程序,对电器设备进行操作,从而避免了电器设备的误操作,较为完善的达到了“五防”要求。该产品设有可以开启任何锁具的总钥匙,以备在设备出厂、调试或设备投入运行后的带电工作等非程序操作使用。

该产品具有鉴别各个刀闸合分位置和网门开闭位置的性能。并在操作中不需逐一倒换钥匙,只需用一把钥匙按照指定的程序,在一个回路中完成多项操作。由于锁中无弹子,因此克服了弹子锁的固有缺点。这在国内是一个突破和首创。



二、使用环境条件

        1.  海拔高度:不超过1000m
        2.  周围空气温度:上限+40℃,下限-10℃,日温差15℃.
        3.  湿度条件:日相对湿度平均值不超过95%;月相对湿度平均值不超过90%。
        4.  地震烈度:不超过8度。
        5.  环境条件:无火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动的场所,污秽等级为II级。


三、型号意义



四、简易操作使用说明

    1.  控制开关锁
        控制开关锁取代原控制开关面板和把手,将程序钥匙插入锁具面板下部的孔中,然后插上红牌顺时钟方向转动把手进行合闸操作,换绿牌逆时钟方向转动把手进行分闸操作,在预分位置时,程序钥匙不取出。该锁有紧急解锁装置(白牌)
        注意:控制开关锁在未配套转换开关时,切勿转动360°以防转坏。只可在合分之间试转。

    2.  刀闸锁
        分闸时:将钥匙在标有合字的位置槽处插入,钥匙向顺时钟方向转动,使钥匙上的刻线对齐。拔出锁销,操作隔离开关手柄。分闸后,锁销自动复位,钥匙继续向顺时钟方向转动到位,从标有分字的位置槽中取出钥匙,即锁住。与分闸时对齐。
        合闸时:将钥匙在标有分字的槽位置槽处插入,钥匙向逆时钟方向转动,使钥匙上的刻线与锁体上的刻线对齐。拔出锁销,操作隔离开关手柄。合闸后,锁销自动复位,钥匙继续向逆时钟方向转动到位,从标有合字的位置槽中拔出钥匙,即锁住。与合闸时对齐。
        注意:操作时不允许两只手同时去操作锁具(即一只手操作钥匙,一只手去拉动锁销)

    3.   柜(网)门锁
        开门时,将钥匙插入网门锁的锁孔中,钥匙向顺时钟方向转动到位,取出钥匙开网门。关门时,将钥匙插入网门锁的锁孔中,关好门,钥匙向逆时钟方向转动到位,取出钥匙即锁住网门。
        除控制开关锁外,其它锁体上,每套锁都有其操作顺序序号。即用钢印打上1,2,3,4(分闸顺序),按此顺序分闸或按4,3,2,1顺序合闸即可。

五、常用型号机械程序锁说明

型号名称

锁件配置

使用说明

202JS

二只相同单槽直拔锁一把钥匙

    不能同时送电的双进线一次方案使用。

202JS(KK)

二只相同控制开关锁一把钥匙

    不能同时送电的双进线一次方案使用,
    制作LW2。

203JS

三只相同单槽直拔锁二把钥匙

    双电源进线加中间联络的一次方案使用,
    使三合开关只能有二台投入使用。

203JS(KK)

三只相同控制开关锁二把钥匙

    双电源进线加中间联络的一次方案使用,控制LW2。
    使三台开关只能有二台投入使用。

205JS

一只直拔锁加一只网门锁

    XGN2-12开关柜专用,前后门联锁

206JS

一只直拔锁加二只网门锁

    XGN2-12开关柜专用,用于一前门二后门联锁。

六、订货须知

1.  注明型号,规格,数量。
2.  提供一次方案图及联锁要求,由我公司帮助配置。
